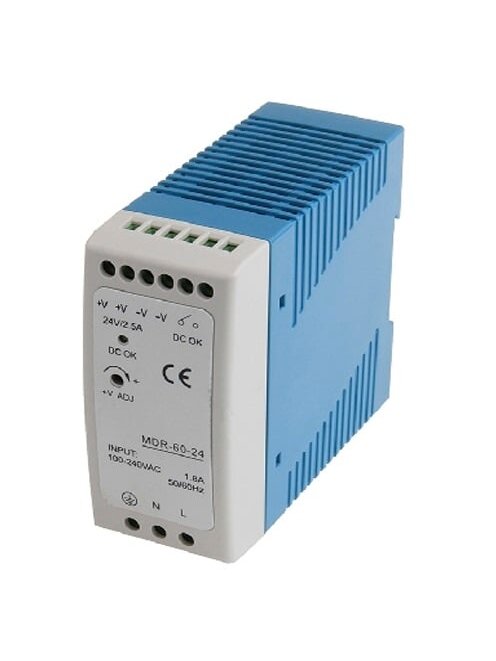

Reguliuojamas maitinimo blokas MDR-60-12

Modelis

MDR-60-5

MDR-60-12

MDR-60-24

MDR-60-48

Išvestis

DC įtampa

5V

12V

24V

48V

Vardinė srovė

10A

5A

2.5A

1.25A

Srovės diapozonas

0 ~ 10A

0 ~5A

0 -2.5A

0-1.25A

Vardinė galia

50W

60W

60W

60W

Trikdžiai

80mVp-p

120mVp-p

150mVp-p

200mVp-p

Įtampos reguliuojamas diapozonas

5 -6V

12-15V

24 - 30V

48 ~ 56V

Įtampos tolerancija

±2.0%

±1.0%

±1.0%

±1.0%

Linijų reguliavimas

±1.0%

±1.0%

±1.0%

±1.0%

Apkrovos reguliavimas

±1.5%

±1.0%

±1.0%

±1.0%

Įdiegimas, įtampos kilimo laikas

500ms, 30ms/230VAC 500ms, 30ms/115VAC at full load

Laukimo laikas

50ms/230VAC 20ms/115VAC at full load

Įvestis

Įtampos diapozonas

85 - 264VAC 120-370VDC

Dažnių diapozonas

47 ~ 63Hz

Efektyvumas

78%

86%

88%

87%

AC srovė

1.8A/115VAC 1A/230VAC

INRUSH srovė

COLD START 30A/115VAC,60A/230VAC

Srovės nuotekis

<1mA/240VAC

 Apsauga

Perkrova

105 - 150% rated output power

Protection type: Constant current limiting, recovers automatically after fault condition is removed

Įtampos perkrova

6.25-7.25V

15.6 - 18V

31.2-36V

57.6 - 64.8V

Protection type: Shut down o/p voltage, re-power on to recover

Funkcijos

DC signalas

Relay contact rating (max.): 30V/1A resistive

Aplinkos sąlygos

Darbinė temperatūra

-20 - +70°C (Refer to "Derating Curve")

Atsparumas drėgmei darbo metu

20 ~ 90% RH non-condensing

Laikymo temperatūra ir atsparumas drėgmei

-40 ~ +85°C, 10 ~ 95% RH

Temperatūros koeficientas

±0.03%/°C (0 - 50°C)

Vibracijos

Component: 10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6

Kita

MTBF

299.2K hrs min. MIL-HDBK-217F (25°C)

Matmenys

40*90*100mm (W*H*D)

Pakuotė

0.33Kg; 42pcs/14.8Kg/0.82CUFT
